आर्मको

णिट्रोनिक® 30


स्टेनलेस स्टील
  • अच्छा गीला घर्षण प्रतिरोध
  • जलीय और वायुमंडलीय जंग के लिए अच्छा प्रतिरोध
  • उच्च शक्ति
  • इकॉनमी
अनुप्रयोग संभावनाऐं

आर्मको णिट्रोनिक 30 स्टेनलेस स्टील टाइप 304 की तुलना में काफी अधिक ताकत प्रदान करता है और अनुप्रयोगों के लिए क्षमता जलीय और वायुमंडलीय संक्षारण प्रतिरोध के लिए अच्छा क्रूरता और इकॉनमी के साथ संयुक्त प्रतिरोध की आवश्यकता होती है।

विशिष्ट संभावित अनुप्रयोगों में मोटर वाहन नली क्लैंप, सुरक्षा बेल्ट एंकर, ट्रक और बस फ्रेम, पानी की आपूर्ति और नियंत्रण संरचनाएं, सीवेज उपचार संयंत्र संरचनाएं, थोक ठोस उपकरण, चुंबकीय अयस्क विभाजक स्क्रीन, कोयला बाल्टी और हॉपर कार शामिल हैं।

स्टेनलेस स्टील्स ने परिवहन उद्योग में कई संरचनात्मक घटकों में सफलतापूर्वक

सेवा की है। बस स्पेस फ्रेम और बम्पर उत्कृष्ट निर्माण और उच्च शक्ति और स्टेनलेस की क्रूरता का लाभ उठाते हैं। टेन्सिलीज़ेड णिट्रोनिक 30 स्टेनलेस स्टील का उपयोग तेजी से पारगमन संरचनाओं में किया गया है, जहां कार्बन स्टील के तीन गुना तक की ताकत-से-वजन अनुपात में परिचालन क्षमता में सुधार हुआ है। प्रशीतित ट्रकों के रियर फ्रेम आसानी से वेल्डेड और णिट्रोनिक 30 स्टेनलेस स्टील से बनते हैं, जिसके परिणामस्वरूप सुरक्षात्मक इकाइयां होती हैं जो बिना दरार के प्रभाव के झटकों का सामना कर सकती हैं। शिपबोर्ड कंटेनर स्ट्रक्चर्स स्टेनलेस स्टील का सफलतापूर्वक उपयोग करते हैं क्योंकि जहां भी पेंट क्षतिग्रस्त होता है, वहां कार्बन स्टील खुरच जाता है और जंग लग जाता है।

हाई परफॉर्मन्स अलॉयज,
इंकॉर्पोरेटेड
444 Wilson St.
P.O. Box 40
Tipton, IN 46076

इस उत्पाद डेटा बुलेटिन में जानकारी और डेटा हमारे ज्ञान और विश्वास के सर्वोत्तम के लिए सटीक हैं, लेकिन केवल सामान्य जानकारी के लिए अभिप्रेत हैं। सामग्रियों के लिए सुझाए गए अनुप्रयोगों का वर्णन केवल पाठकों को अपने स्वयं के मूल्यांकन और निर्णय लेने में मदद करने के लिए किया जाता है, और इन या अन्य अनुप्रयोगों के लिए उपयुक्तता के व्यक्त या निहित वारंटियों के रूप में न तो गारंटी दी जाती है और न ही इसका अनुमान लगाया जाता है।

यांत्रिक गुणों और रासायनिक विश्लेषणों का जिक्र करने वाले डेटा निर्धारित नमूने प्रक्रियाओं के अनुसार उत्पादों के विशिष्ट स्थानों से प्राप्त नमूनों पर किए गए परीक्षणों का परिणाम हैं; कोई भी वारंटी ऐसे स्थानों पर और ऐसी प्रक्रियाओं द्वारा प्राप्त मूल्यों तक सीमित है। अन्य स्थानों पर सामग्री के मूल्यों के संबंध में कोई वारंटी नहीं है।

आर्मको, आर्मको ट्रायंगल, णिट्रोनिक और 17-4 PH, आर्मको इंकॉर्पोरेटेड के पंजीकृत® ट्रेडमार्क हैं।

उत्पाद वर्णन

आर्मको णिट्रोनिक 30 एक नाइट्रोजन-मजबूत स्टेनलेस स्टील है जिसे अनुप्रयोगों के लिए विकसित किया जाता है जिसमें अच्छे क्रूरता और अर्थव्यवस्था के साथ जलीय संक्षारण प्रतिरोध के अच्छे स्तर की आवश्यकता होती है। आर्मको णिट्रोनिक 30 स्टेनलेस स्टील टाइप 304L की तुलना में लगभग 50% अधिक उपज शक्ति प्रदान करता है और इसलिए, लागत कम करने के लिए लाइटर गेज की अनुमति दे सकता है। आर्मको णिट्रोनिक 30 स्टेनलेस स्टील अच्छा लचीलापन बनाए रखते हुए तेजी से काम करता है। अन्य नाइट्रोजन-मजबूत स्टेनलेस स्टील्स के विपरीत, आर्मको णिट्रोनिक 30 स्टेनलेस स्टील कोल्ड वर्क करने पर चुंबकीय परिवर्तन के अधीन है।

उपलब्ध फॉर्म्स
आर्मको णिट्रोनिक 30 स्टेनलेस स्टील शीट, स्ट्रिप और प्लेट में उपलब्ध है। अन्य उत्पाद रूपों के लिए पूछताछ करें।
रचना
सामग्री %
कार्बन 0.03 अधिकतम
मैंगनीज 7.0-9.0
सिलिकॉन 1.0 अधिकतम
क्रोमियम 15.0-17.0
निकल 1.5-3.0
नाइट्रोजन 0.15-0.30
कॉपर 1.00 अधिकतम
विशेषता विवरण

बिना संशोधन के बिना वर्षों तक निम्नलिखित विनिर्देश सूचीबद्ध हैं। नवीनतम संशोधन के लिए ASTM मुख्यालय से संपर्क करें।

आर्मको णिट्रोनिक 30 स्टेनलेस स्टील ASTM A240, UNS S20400, दबाव वाहिकाओं के लिए प्लेट, शीट और पट्टी के रूप में सूचीबद्ध है।

ASTM A666 - ऑस्टेनिटिक स्टेनलेस स्टील शीट, स्ट्रिप, प्लेट और फ्लैट बार।

मैट्रिक प्रैक्टिस

इस बुलेटिन में दिखाए गए मूल्य यू.एस. प्रथागत इकाइयों में स्थापित किए गए थे। दिखाए गए अमेरिकी प्रथागत इकाइयों के मीट्रिक समतुल्य अनुमानित हो सकते हैं। मेट्रिक प्रणाली में रूपांतरण, जिसे इंटरनेशनल सिस्टम ऑफ यूनिट्स (SI) के रूप में जाना जाता है, को अमेरिकी आयरन एंड स्टील इंस्टीट्यूट मेट्रिक प्रैक्टिस गाइड, 1978 के अनुसार पूरा किया गया है।

AISI मेट्रिक प्रैक्टिस गाइड में चर्चा की गई न्यूटन (N) को SI द्वारा बल की मीट्रिक मानक इकाई के रूप में अपनाया गया है। क्षेत्र प्रति इकाई बल (तनाव) के लिए शब्द न्यूटन प्रति वर्ग मीटर (N/m2) है। चूंकि यह एक बड़ी संख्या हो सकती है, उपसर्ग मेगा का उपयोग 1,000,000 इकाइयों को इंगित करने के लिए किया जाता है और प्रति वर्ग मीटर (MN/m2) मेगनवेन शब्द का उपयोग किया जाता है। इकाई (N/m2) को पास्कल (Pa) नामित किया गया है। तनाव के लिए U.S. और SI इकाइयों के बीच संबंध है: 1000 pounds/in2 (psi) = 1 kip/in2 (ksi) = 6.8948 meganewtons/m2 (MN/m2) = 6.8948 megapascals (MPa)। अन्य इकाइयों की चर्चा मेट्रिक प्रैक्टिस गाइड में की जाती है।

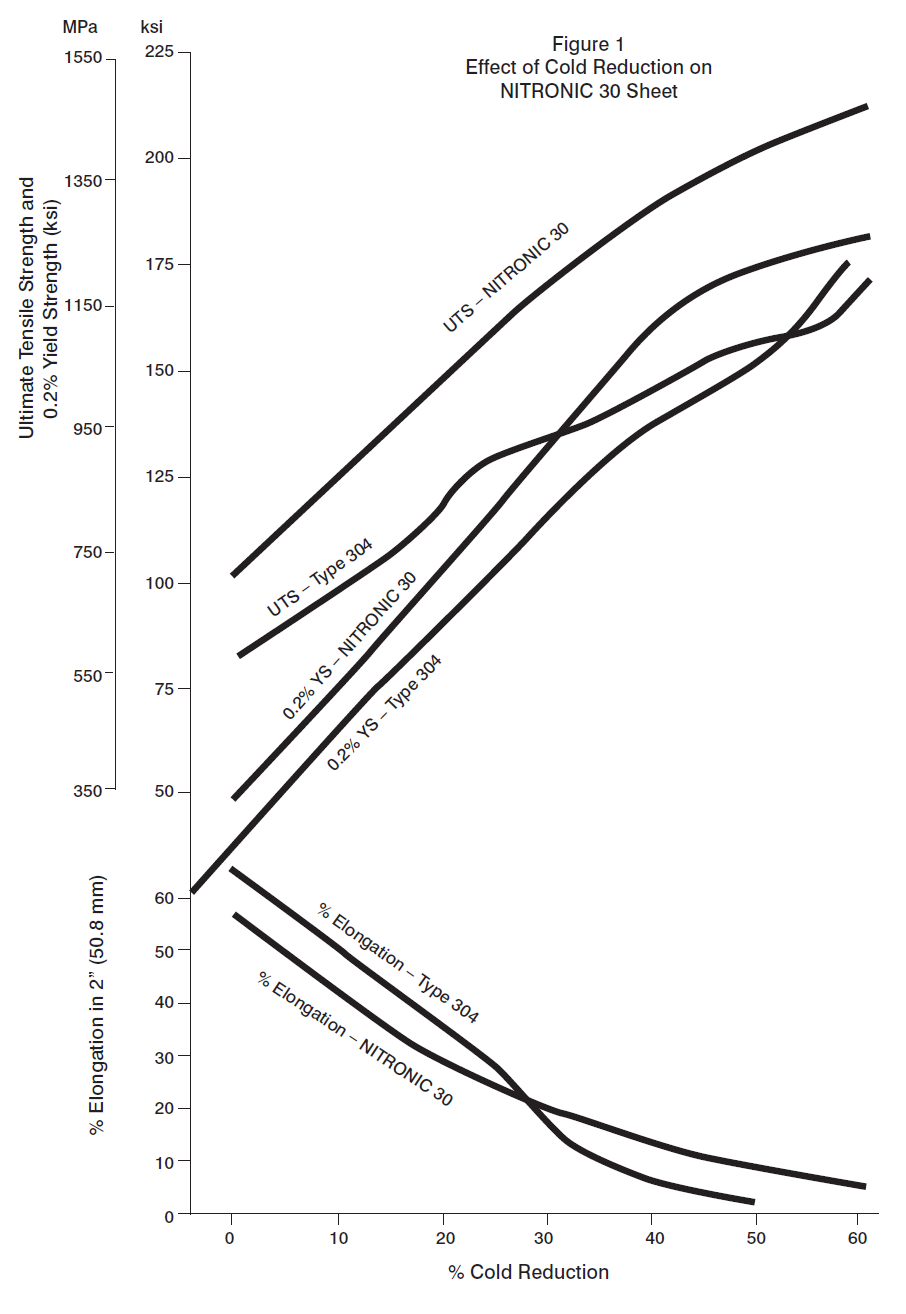

जैसा कि टेब्ल 1 में उल्लेख किया गया है, णिट्रोनिक 30 ने यांत्रिक गुणों की घोषणा की है जो टाइप 304 जैसे विशिष्ट सहायक अलोय्स से बहुत ऊपर हैं। उत्कृष्ट बढ़ाव भी बनाए रखा जाता है। यह उच्च शक्ति समकक्ष इंजीनियरिंग भार पर पण कम करने का अवसर देती है।

णिट्रोनिक 30 की उच्च कार्य-सख्त दर एक असाधारण रूप से कोल्ड के साथ उच्च शक्ति वाली सामग्री है, जो समान कोल्ड रिडक्शन के साथ 304 के बराबर या श्रेष्ठ के साथ उच्च शक्ति वाली सामग्री है। तुलनात्मक गुण टेब्ल 3 में दिए गए हैं और चित्रा 1 में रेखांकन दिखाए गए हैं। तटेब्ल 3 भारी गज़ में कोल्ड रिडक्शन के प्रभाव पर अतिरिक्त डेटा प्रस्तुत करती है। इस तरह की कोल्ड रिडक्शन एक चिकनी सतह का उत्पादन करेगी और कोयले की चिट्स जैसे अनुप्रयोगों को फिसलने के लिए घर्षण के गुणांक को कम करेगी।

यांत्रिक विशेषताएं
टेबल 1
विशिष्ट कमरे के-तापमान पर शीट और पट्टी के गुण*
एनीलिंग ऐलॉन्गशन
मोटाई (mm) तापमान
F (C)		 डायरेक्शन UTS ksi (MPa) 0.2% YS ksi (MPa) % in 2" (50.8 mm) हार्डनेस रॉकवेल B
0.124 (3.15) 1950 (1066) लोंगिटूडिनल 117.7 (811) 54.0 (372) 52.0 93.5
0.064 (1.62) 2050 (1121) लोंगिटूडिनल 100.0 (689) 53.8 (370) 58.5 93.0
ट्रांस्वर्स 103.1 (711) 53.5 (368) 58.0 93.0
0.032 (0.81) 1950 (1066) लोंगिटूडिनल 121.9 (840) 55.0 (379) 54.0 94.0
ट्रांस्वर्स 119.7 (825) 54.4 (375) 55.0 94.0
*डुप्लिकेट परीक्षणों का औसत.
Table 2
भौतिक विशिष्टता के लिए स्वीकार्य गुण (1/4 "और 6.1 मिमी) प्लेट तक (सहित)
ASTM A666 में सूचीबद्ध है
कंडीशन UTS
ksi (MPa)		 0.2% YS
ksi (MPa)		 Elongation
% in 2" (50.8 mm)		 हार्डनेस
रॉकवेल
अननलेड 95 (655) 48 (331) 35 न्यूनतम B 100 अधिकतम
तन्यता 140 (965) 100 (689) 20 C 33 न्यूनतम
टेबल 3
तन्यता गुणों पर कोल्ड वर्क का प्रभाव *
% कोल्ड वर्क UTS
ksi (MPa)		 0.2% YS
ksi (MPa)		 ऐलॉन्गशन
% in 2" (50.8 mm)		 हार्डनेस
रॉकवेल
णिट्रोनिक 30
0 125 (862) 57 (393) 49 B95
10 150 (1034) 86 (593) 35 C31
20 173 (1193) 113 (779) 25 C37
30 194 (1338) 142 (979) 18 C43
40 207 (1467) 172(1186) 15 C45
टाईप 304
0 83 (572) 29 (201) 68 B70
10 90 (621) 60 (414) 52 -
20 102 (703) 80 (607) 35 -
30 120 (827) 108 (745) 19 -
40 145 (1000) 131 (903) 9 C34
*पांच मोटाई की रेंज - 0.215" - 0.026" (5.5 - 0.7 mm)
टेबल 4
विशिष्ट अननलेड प्लेट गुण*
कंडीशन UTS
ksi (MPa)		 0.2% YS
ksi (MPa)		 ऐलॉन्गशन
% in 2" (50.8 mm)		 हार्डनेस
रॉकवेल		 CVN
ft-lbs (J)
3/8" (10 mm) 114 (786) 57 (393) 56 B94 -
7/8" (22 mm) 124 (855) 50 (345) 50 B92 217 (244)
2"(50.8 mm) 120 (827) 52 (358) 54 - -
कोल्ड वर्क
का असर फेराइट
नंबर पर

अन्य णिट्रोनिक अलोय्स के विपरीत, णिट्रोनिक 30 कोल्ड रिडक्शन के कारण चुंबकीय परिवर्तन से गुजरता है। यह चुंबकत्व कोल्ड रिडक्शन के साथ विरूपण मार्टेन्साइट बनाने का परिणाम है। यह मार्टेन्साइट अलोय की शक्ति, कार्य करने की दर और घर्षण प्रतिरोध को बढ़ाता है।

% कोल्ड वर्क फेराइट नंबर*
0 0
10 3
20 10
30 21
40 27

* जैसा कि फिशर टेक्नोलॉजी द्वारा फेराइटस्कोप से निर्धारित किया गया है। फेराइटस्कोप% चुंबकीय चरण को मापता है। इसलिए फेराइट नंबर मौजूद मार्टेंसाइट की मात्रा के लिए आनुपातिक है।

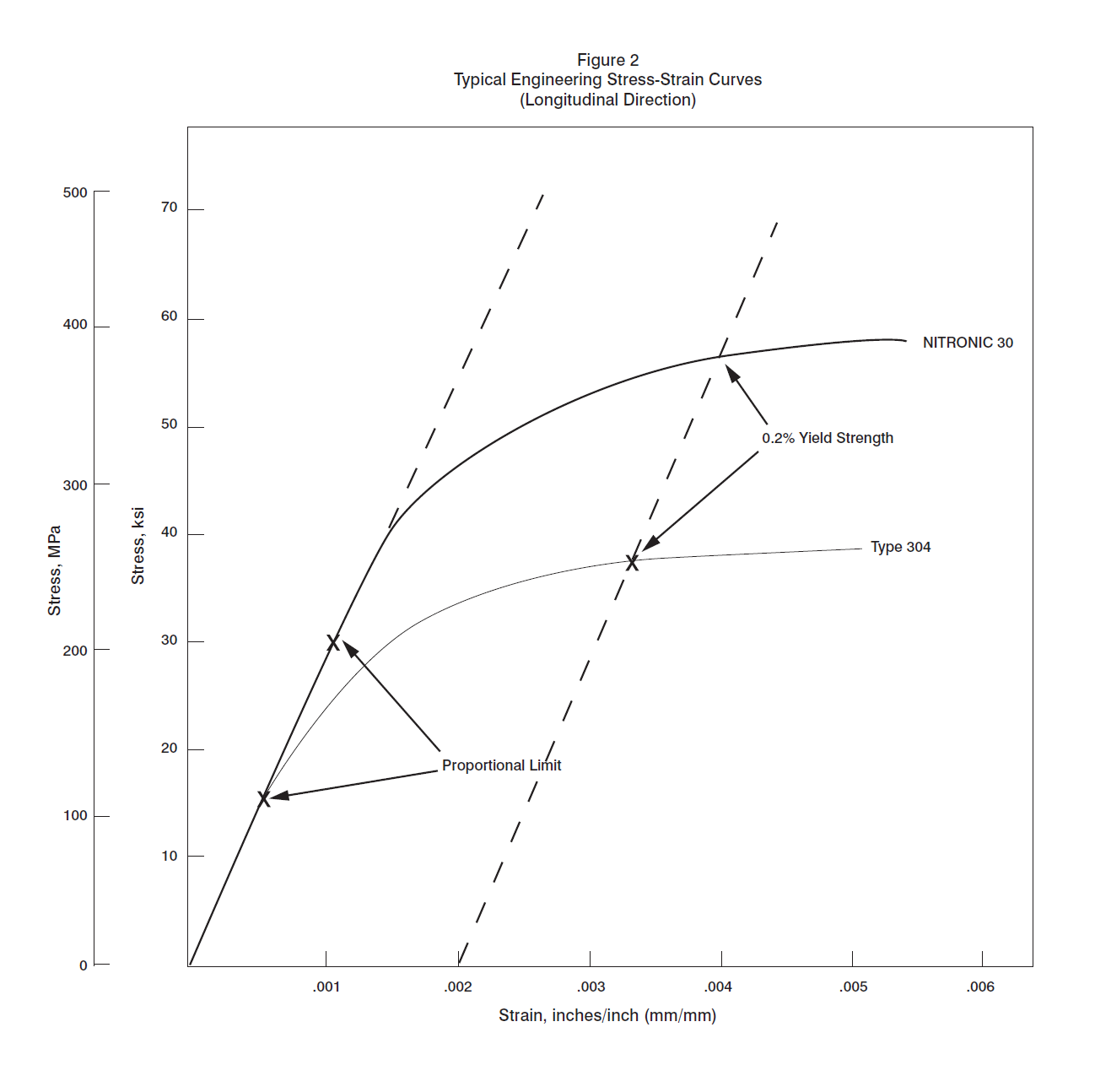

आर्मको णिट्रोनिक 30 और टाइप 304 स्टेनलेस स्टील (तनाव में परीक्षण) के लिए विशिष्ट इंजीनियरिंग तनाव वक्र चित्र 2 में दिखाए गए हैं।
वीयर प्रतिरोध

निम्नलिखित सारणी और आंकड़े कई अलग-अलग स्लाइडिंग परिस्थितियों में आर्मको णिट्रोनिक 30 के बकाया संक्षारक वीयर के प्रतिरोध को प्रदर्शित करते हैं। एक वर्ग के रूप में स्टेनलेस स्टील्स घर्षण प्रतिरोधक (AR) स्टील्स की तुलना में बहुत अधिक संक्षारक स्थितियों की तुलना में बहुत अधिक घर्षण प्रतिरोधी हैं। आर्मको णिट्रोनिक 30 टाईप 409 और 304 की तुलना में अधिक लागत प्रभावी है जो आमतौर पर गीले अपघर्षक अनुप्रयोगों में उपयोग किया जाता है।

टेबल 5
मेटल-से-मेटल का वीयर*
अलोय हार्डनेस, रॉकवेल वीयर, mg/1000 चक्र*
25 RPM 105 RPM 415 RPM
अरम्को णिट्रोनिक 30 B93 1.9 3.3 2.2
टाईप 410 C40 - 244.0 22.5
टाईप 410 B95 - 261.0 116.0
4130 C47 3.8 9.4 -
4130 C32 66.0 258.0 -
4340 C52 0.8 0.7 0.5
हैडफील्ड Mn B95 1.7 1.2 0.4
अरम्को17-4 PH C43 45.3 52.8 12.1
स्टीलाईट 6 C48 1.1 1.0 1.3
टाईप 304 B85 13.9 12.8 7.6
अरम्को णिट्रोनिक 32 B95 2.4 7.4 3.1
* सेल्फ-मेटेड सिलिंडर, 16 lbs(71 N), 10,000 या 40,000 साइकल, हवा में, कमरे के तापमान में, बिना चिकनाई के, घनत्व के अंतर के लिए ठीक किया गया।
** अलोय की तुलना के लिए सापेक्ष वीयर की दर और डिजाइन के उद्देश्यों के लिए नहीं।
टेबल 6
मेटल-से-मेटल का वीयर*
अलोय हार्डनेस, रॉकवेल कुल वीयर (मेटेड 17-4 PH तक, कंडीशन H 900), 105 RPM mg/100 चक्र
अरम्को णिट्रोनिक 30 वेल्ड** C24 27.56
टाइप 420 वेल्ड 1150 F (621 C) टेम्पर C34 68.32
* सेल्फ-मेटेड सिलिंडर, 16 lbs(71 N), 10,000 या 40,000 साइकल, हवा में, कमरे के तापमान में, बिना चिकनाई के, घनत्व के अंतर के लिए ठीक किया गया।
**स्थिर स्थिति में वेल्डमेण्ट।
टेबल 7
अब्रासीवे वियर*
अलोय हार्डनेस रॉकवेल निकाली गई धातु की मात्रा
अलोय वियर- मेटेड टू WC
(mm³/10,000 चक्र)		 अलोय वियर- मेटेड टू SiC
(mm³/10,000 चक्र)
105 RPM 415 RPM 105 RPM 415 RPM
अरम्को णिट्रोनिक 30 B93 1.9 3.3 3.8 11.3
4340 C52 0.1 0.1 0.8 -
Type 431 C42 9.8 1.5 22.6 -
अरम्को 17-4 PH C42 9.9 5.6 104.2 37.9
टाइप 304 B85 6.2 13.2 25.2 13.5
कलमोनोय 6 C56 1.1 0.8 2.9 2.2
अरम्को णिट्रोनिक 32 B95 4.2 4.3 7.1 6.8
अरम्को णिट्रोनिक 60 B95 2.8 2.3 - -
* क्रॉस सिलिंडर, 16 lbs(71 N), 10,000 या 40,000 चक्र, हवा में, कमरे के तापमान में बिना चिकनाई, घनत्व के अंतर के लिए सही।
टेबल 8

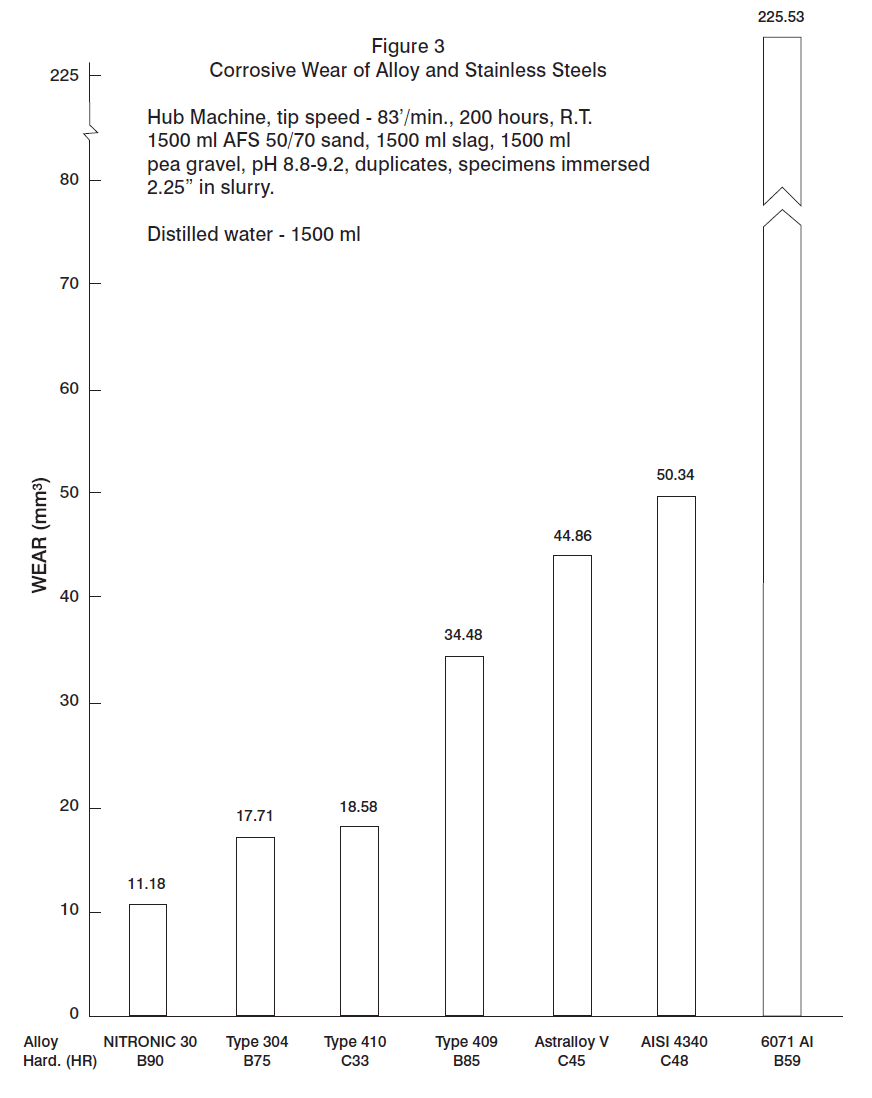

करोसीव वियर हब टेस्ट *
वियर, mm³
अलोय हार्डनेस, रॉकवेल ड्राई 5% NaCl + 0.5% एसिटिक एसिड
अरम्को णिट्रोनिक 30 B91 2.79 8.15
अरम्को 17-4 PH C46 3.32 11.95
टाइप 409 B85 10.56 28.50
अरम्को णिट्रोनिक 33 B94 3.40 13.74
AISI 4340 C49 2.27 45.47
हैडफील्ड Mn B93 2.28 39.20
* अब्रासीवेंस: 2.5 लीटर पी ग्रेवल प्लस स्लैग, 1 लीटर कोणीय क्वार्ट्ज, 400 घंटे, 1000 in./min टिप स्पीड, 0.095 "(2.4 mm) शीट की मोटाई, ट्रिपल टेस्ट, शीट नमूने जो कि स्लरी के अंदर और बाहर घूमने वाले हब पर मुहिम शुरू करते हैं।
टेबल 9

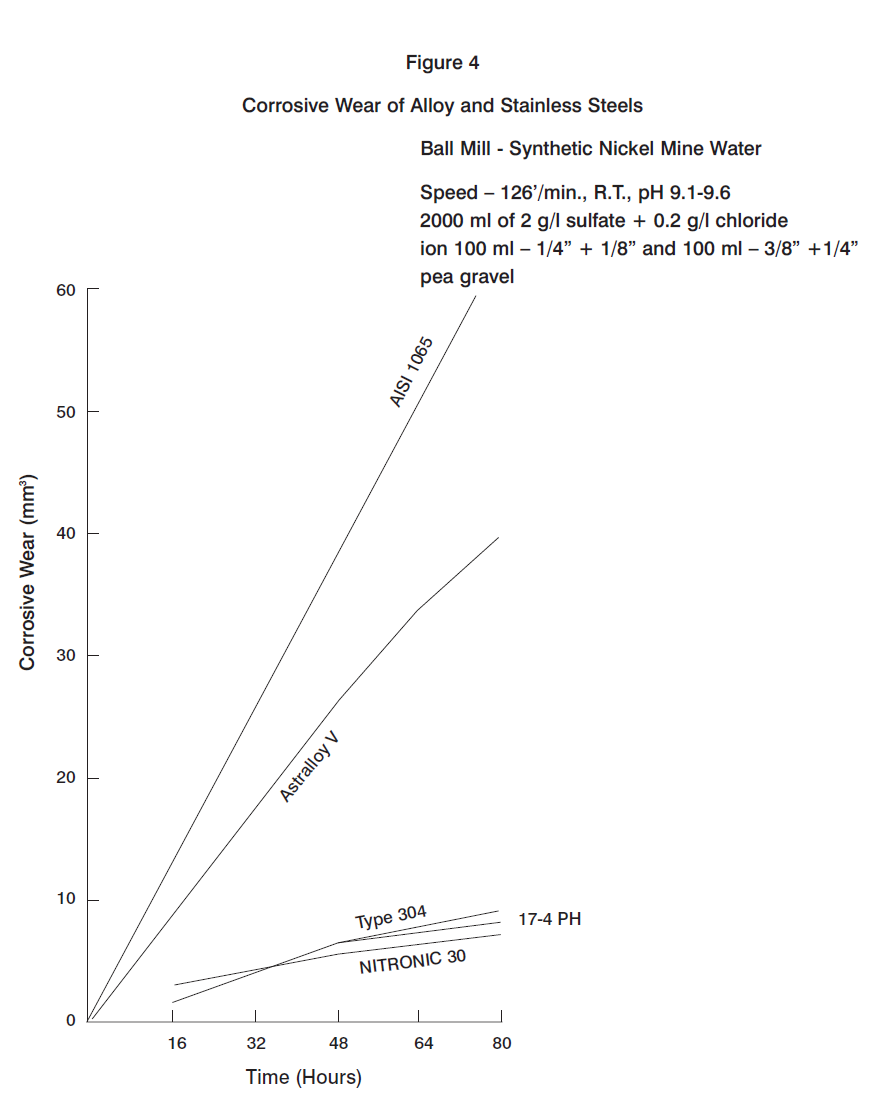

बॉल मिल टेस्ट*
अलोय हार्डनेस, रॉकवेल वियर, mm³
अरम्को णिट्रोनिक 30 B91 4.89
अरम्को णिट्रोनिक 33 B94 6.46
अरम्को 17-4 PH C46 7.00
टाइप 304 B75 7.76
टाइप 409 B85 10.15
अस्ट्रॉलॉय V C45 32.14
AISI 4340 C49 36.54
*2 लीटर 2g/l सल्फेट + 0.2 g/l क्लोराइड आयन, PH 9.1-9.6, 126 ft/min की गति, पांच 16 घंटे की अवधि, 0. 1l -1/4 + 1/8 "प्लस 0. 1l - 3/8 + 1/4" पी ग्रेवल अब्रासीवेंस, डुप्लिकेट परीक्षणों का औसत।
जंग
प्रतिरोध

अरम्को णिट्रोनिक 30 स्टेनलेस स्टील विभिन्न प्रकार के मीडिया के लिए अच्छा संक्षारण प्रतिरोध प्रदर्शित करता है। पीटिंग प्रतिरोध, जैसा कि 10% FeCl3 समाधान में परीक्षणों द्वारा मापा गया है, टाइप 304 से बेहतर है। सल्फ्यूरिक एसिड और हाइड्रोक्लोरिक एसिड में, अरम्को णिट्रोनिक 30 टाइप 409 और 410 की तुलना में बहुत बेहतर है और अधिक समाधानों में टाइप 304 का उपयोग करता है। इन अलोय्स पर प्राप्त विशिष्ट प्रयोगशाला परीक्षण डेटा टेबल 10 में दिखाया गया है। वायुमंडलीय संक्षारण प्रतिरोध चित्र 5 में दिखाया गया है।

इंटरग्रेन्युलर अटैक

णिट्रोनिक 30 और टाइप 304 स्टेनलेस स्टील्स के डुप्लिकेट एनाल्ड शीट नमूनों पर ASTM A262 की प्रक्रियाओं का पालन करते हुए इंटरग्रेन्युलर अटैक के परीक्षण किए गए थे। परीक्षण से पहले, इनमें से कुछ नमूनों को 1250 F (675 C) पर एक घंटे के लिए गर्म किया गया था और उन स्थितियों को अतिरंजित करने के लिए एयर कूल्ड किया गया था जो भारी वेल्ड के गर्मी प्रभावित क्षेत्रों में पाए जा सकते हैं। परिणाम तालिका 11 में दिखाए गए हैं।

स्ट्रेस-करोशन क्रैकिंग

टाइप 304 और 304L के लिए लगभग 10 ksi (69 MPa) की तुलना में 42% MgCl2 समाधान (एक बहुत गंभीर परीक्षण) उबलते 42% MgCl2 समाधान (एक बहुत गंभीर परीक्षण) में 30 स्टेनलेस की दरार के लिए दहलीज तनाव। इसका मतलब है कि णिट्रोनिक 30 निम्न स्तर पर गर्म क्लोराइड समाधानों में दरार करने के लिए इन अलोय्स की तुलना में अधिक प्रतिरोधी है। उच्च तनाव के स्तर पर (लगभग 25 ksi और ऊपर) णिट्रोनिक 30 का क्लोराइड तनाव-संक्षारण प्रतिरोध प्रतिरोध टाइप 304 और 304L के बारे में है।

टेबल 10
विभिन्न माध्यम में इमर्शन टेस्ट
टेस्ट माध्यम करोशन रेट्स IPY मैं उनलेस अदरवाईस इंडिकेटेड(1)
णिट्रोनिक 30 टाइप 304 टाइप 409 टाइप 410
10% FeCl3 @ 25 C plain(2) .227gm/in2 .424 gm/in2 .772 gm/in2 -
10% FeCl3 @ 25 C करेवीस्ड(3) .192 gm/in2 .358 gm/in2 .636 gm/in2 -
65% HNO3 @ बोइलिंग .043 .010 .671 .266
50% H3PO4 @ बोइलिंग .008 .008 .485 12.1 @ 80 C
5% फोर्मीक @ 80 C <.001 <.001 .056(4) .334 @35 C
1% H2SO4 @ 80 C <. 001-.360 <.001-.063 Dissolved 1.00-1/2% @ 35 C
1% HCI @ 35 C <.001-.012 <.001 .535 2.11
2% HCI @ 35 C .100 <.001-.014 - -
33% एसिटिक @ बोइलिंग Nil Nil - -
(1) लैब-एनाल्ड में 1"x 2" शीट कूपन के विसर्जन परीक्षण (णिट्रोनिक 30 के लिए 1950 F - 5 मिनट। - S.C.) और अन्य मिश्र के लिए मिल-एनल। परिणाम पांच 48 घंटे की अवधि के लिए डुप्लिकेट नमूनों के औसत के उजागर होते हैं। उन नमूनों को 35 C और 80 C पर परीक्षण किया गया था जो जानबूझकर तीसरे, चौथे और पांचवें समय के लिए सक्रिय थे। जहां सक्रिय और निष्क्रिय दोनों स्थितियां हुईं, दोनों का औसत दिखाया गया है।
(2) बिना मान्यता के 48 घंटे के लिए एक्सपोज्ड।
(3) क्रेविसेस का उत्पादन करने के लिए रबर बैंड के साथ 48 घंटे के लिए एक्सपोज्ड।
(4) तीन 48 औसत घंटे की अवधि, औसत सक्रिय नहीं।
Table 11
इंटरग्रनुलार करोशन प्रतिरोध णिट्रोनिक 30 का
अलोय ट्रीटमेंट प्रैक्टिस C
बोइलिंग 65% HN03
(Huey टेस्ट)		 प्रैक्टिस E
कॉपर-एक्सेलरेटेड
कॉपर सल्फेट
णिट्रोनिक 30 (.039% C) अननलेड .0034 IPM पास्ड
णिट्रोनिक 30 (.039% C) 1250 F (675 C) 1 hr. .0052 IPM पास्ड
टाइप 304 (.062% C) अननलेड .0010 IPM पास्ड
टाइप 304 (.062% C) 1250 F (675 C) 1 hr. .062 IPM बुरी तरह असफल
ध्यान दें कि हालांकि णिट्रोनिक 30 के लिए नाइट्रिक एसिड अटैक की दर टाइप 304 की तुलना में अधिक है, यह 1250 F (675 C) गर्मी उपचार के साथ बहुत अधिक नहीं बढ़ी। यह इंगित करता है कि सेवा में वेल्ड के अधिमान्य हमले के लिए बहुत कम प्रवृत्ति होगी। णिट्रोनिक 30 स्टेनलेस स्टील वर्तमान में अधिकतम 0.03% कार्बन सामग्री तक सीमित किया जा रहा है।
टेबल 12
गर्म क्लोराइड तनाव के प्रतिरोध- करोशन क्रैकिंग
विफलता के लिए समय, Hr, तनाव के तहत:
अलोय 75 ksi (517 MPa) 50 ksi (345 MPa) 25 ksi (172 MPa)
णिट्रोनिक 30 - 0.3 890
टाइप्स 304, 304L 0.2 0.6 2.5
टाइप्स 316, 316L 0.8 2.5 7.0
सभी सामग्री अननलेड हालत में थे, प्रत्यक्ष तनाव लोड और 42% MgCl2 समाधान उबलते में परीक्षण किया गया।

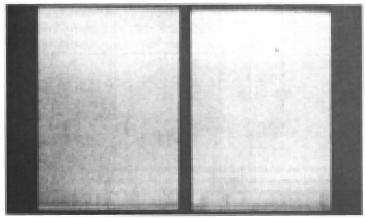

चित्र 5
णिट्रोनिक 30
केस्टरनीच टेस्ट
10 साइकल्स-16 Hr एक्सपोज्ड & 8 Hr ड्राई

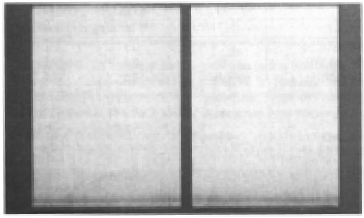

टाइप 304
केस्टरनीच टेस्ट
10 साइकल्स-16 Hr एक्सपोज्ड & 8 Hr ड्राई
टाइप 304
आर्मको णिट्रोनिक 30 और टाइप 304 स्टेनलेस स्टील दोनों ने बिना किसी रंग के अंतर के साथ निम्नलिखित पर्यावरण के लिए स्वीकार्य जंग संरक्षण का प्रदर्शन किया:
नमूना आकार - 0.125 "x 4" x 6 "(3mm x 101mm x 152mm); मिल अननलेड; 60 ग्रिट फिनिश; ऑटोगेनोस वेल्ड बाद डाउन सेण्टर और ग्राउंड फ्लश; डुप्लिकेट; 2L डिस्टिल्ड वाटर; 2L SO2; 104 F 40 C); 10 चक्र (1 चक्र - 8 घंटे एक्सपोज़र + 16 घंटे ड्राई)।
टेबल 13
साल्ट स्प्रे टेस्ट*
टेस्ट माध्यम करोशन रेट्स
णिट्रोनिक 30 टाइप 304 टाइप 409 टाइप 410
5% साल्ट फोग @ 35 ओके आफ्टर ओके आफ्टर रस्टिंग रस्टिंग
*ASTM B117 साल्ट स्प्रे 500 hrs 500 hrs in 24 hrs in 24 hrs
सल्फाइड स्ट्रेस क्रैकिंग
प्रयोगशाला परीक्षणों से पता चलता है कि आर्मको णिट्रोनिक C30 स्टेनलेस में सल्फाइड तनाव क्रैकिंग के लिए उत्कृष्ट प्रतिरोध है। जब इसकी उपज शक्ति का 100% पर बल दिया गया और कमरे के तापमान पर NACE TM-01-77 में वर्णित समाधान के संपर्क में (5% NaCl + 1/2% एसिटिक एसिड, H2S से संतृप्त), णिट्रोनिक 30, 720 घंटे से अधिक में विफल नहीं हुआ। इस मानदंड का उपयोग कुछ तेल कंपनियों द्वारा सल्फाइड सेवा के लिए न्यूनतम आवश्यकता के रूप में किया जाता है, जैसा कि NACE मानक MR-01-75 में वर्णित है, "ऑयल फील्ड उपकरण के लिए सल्फाइड तनाव क्रैकिंग प्रतिरोध धातु सामग्री।"
वेलडबिलिटी

णिट्रोनिक 30 स्टेनलेस के साथ शुरुआती अनुभव वेल्डिंग की अच्छी विशेषताओं को दर्शाता है। यह संयुक्त स्टेनलेस स्टील के लिए नियोजित सामान्य चाप वेल्डिंग प्रक्रियाओं के साथ वेल्डेड किया जा सकता है। आर्मको णिट्रोनिक 30 बेहतर डक्टिलिटी और क्रूरता प्रदान करता है, साथ ही प्रीहेटिंग या पोस्टहेटिंग की आवश्यकता के बिना वेल्ड क्रैकिंग के लिए प्रतिरोध करता है, क्योंकि अधिकांश मार्टेंसिक और भारी-गेज फेरिटिक स्टेनलेस स्टील्स की आवश्यकता होती है।

फेराइट की एक छोटी मात्रा किसी भी गर्म खुर संवेदनशीलता को कम करने के लिए ऑटोजेनस णिट्रोनिक 30 स्टेनलेस वेल्ड में बनेगी। आर्क वेल्डिंग पैरामीटर अधिक बारीकी से अन्य णिट्रोनिक ग्रेड (जैसे, धीमी वेल्ड वेल्ड यात्रा, GTAW के लिए गर्म परिरक्षण गैस - Ar + 5% H2 या He) के बजाय मानक ऑस्टेनिटिक स्टेनलेस स्टील के बजाय लगभग बारीकी से। मानक AWS ऑस्टेनिटिक स्टेनलेस भराव या नव शामिल AWS A5.9 और A5.4 णिट्रोनिक भराव (209, 240, 219) को किसी विशेष आवेदन के लिए चुना जा सकता है।

टेबल 14
उनवेल्डेड अरम्को णिट्रोनिक 30 के यांत्रिक गुणों की तुलना में विभिन्न AWS ऑस्टेनिक स्टेनलेस स्टील ऑल-वेल्ड डिपॉजिट
टाइप UTS ksi (MPa) 0.2% YS ksi (MPa) ऐलॉन्गशन % in 2" (50.8 mm)
AWS E240(णिट्रोनिक 35W) 106 (731) 85 (586) 24
AWSE308 89 (614) 68 (469) 37
AWS E312 110 (758) 80 (550) 30
णिट्रोनिक 30 (0.08" शीट-अननलेड) 115 (793) 50 (345) 55
टेबल 15
वेल्ड बेंड टेस्ट रिजल्ट*
बेंड डायरेक्शन बेंड डायरेक्शन
वेल्ड फेस OT
वेल्ड रुट OT
*णिट्रोनिक 30 हॉट रोल्ड और पीकलड शीट (.112 "/ 2.8 mm) बेंड टेस्ट करने के लिए स्वायत्त गैस टंगस्टन आर्क को वेल्डेड किया गया है।
इस सामग्री (HR स्थिति) पर बेंड परीक्षण सफलतापूर्वक चपटा हुआ था (0 बेंड व्यास) जब या तो वेल्ड फेस या वेल्ड रूट तनाव में था, जैसा कि वेल्डेड णिट्रोनिक 30 के उत्कृष्ट फॉर्मैबिलिटी को दर्शाता है।
टेबल 16
ऑटोजेनस गैस टंगस्टन आर्क वेल्डिंग में णिट्रोनिक 30 के विशिष्ट यांत्रिक गुण
GTA वेल्डेड बनाम उनवेल्डेड अननलेड (2050 F [1121 C]) मैकेनिकल गुण - डुप्लिकेट टेस्ट
एरिया
टेस्टेड		 मोटाई
(mm)		 UTS
ksi (MPa)		 .2% YS
ksi (MPa)		 % ऐलॉन्गशन
in 2" (50.8 mm)		 हार्डनेस
RB
वेल्डेड
(वेल्ड दिशा में तनावग्रस्त अनुप्रस्थ)		 .060 (1.52) 119.1 (821) 57.6 (397) 50.7 87
उनवेल्डेड
(अननलेड)		 .060 (1.52) 113.0 (779) 46.1 (318) 55.7 87
उनवेल्डेड
(हॉट-रोल्ड)		 .112 (2.8) 120.4 (829) 48.9 (337) 60.0 89.5

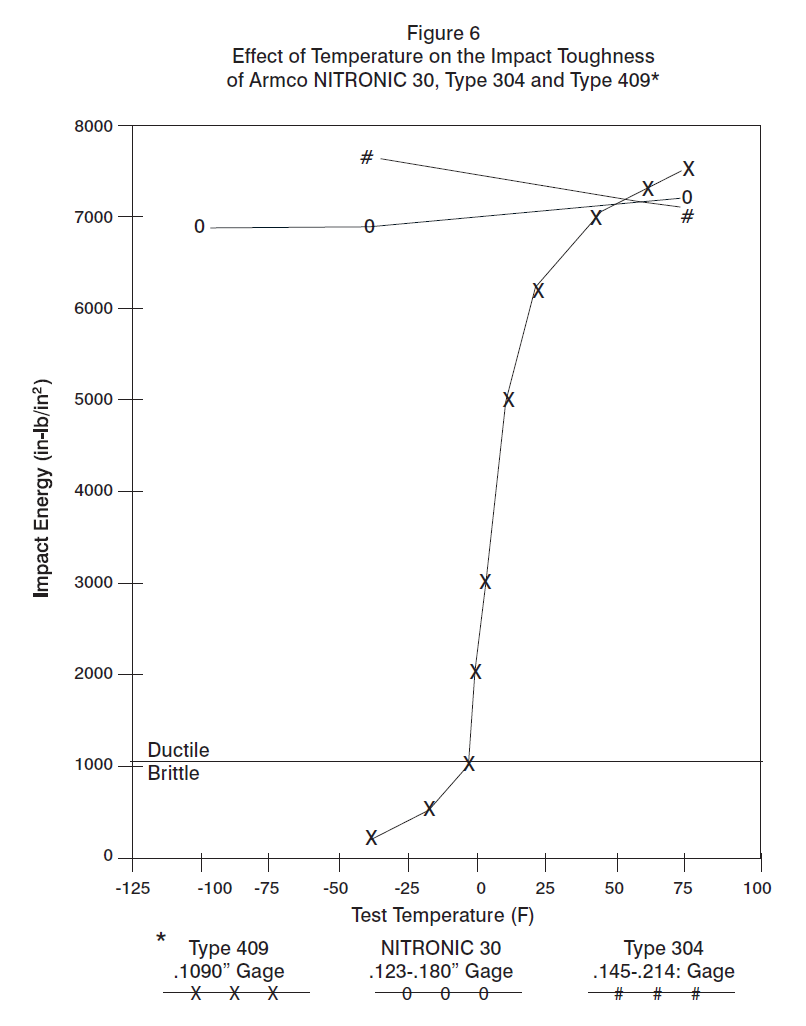

इम्पैक्ट स्ट्रेंथ (W/A) in-lbs/in² (mm.N/mm²)
मोटाई (mm) परीक्षण तापमान, F (C)
RT 32 (0) -15.0 (-101)
वेल्ड मेटल* .112 (2.8) 10,510 (1839) 9,610 (1682) 7,450 (1304)
बेस मेटल (हॉट-रोल्ड) .112 (2.8) 7,640 (1337) 7,340 (1284) 6,180 (1082)
*वेल्ड में नोर्च
टेबल 17
क्रायोजेनिक प्रभाव की ताकत अननलेड णिट्रोनिक 30 स्टेनलेस स्टील प्लेट
मोटाई परीक्षण तापमान डायरेक्शन इम्पैक्ट स्ट्रेंथ(CVN) ft-lbs (J) लेटरल एक्सपेंशन, मिल्स
7/8" (22 mm) -100 F ( -73 C) ट्रांस्वर्स 125* (167) 69 (1.8 mm)
-150 F (-101 C) 77 (103) 47 (1.2 mm)
-320 F (-195 C) 25 (33) 14 (0.4 mm)
*4 परीक्षणों का औसत।

णिट्रोनिक 30 का प्रतिरोध क्रॉस-वायर वेल्डिंग बहुत सफल साबित हुआ है। शीट के प्रतिरोध स्पॉट वेल्डिंग के लिए मानक ऑस्टेनिटिक स्टेनलेस स्टील्स के लिए उपयोग किए जाने वाले उच्च इलेक्ट्रोड टिप दबावों की आवश्यकता होगी। प्रतिरोध वेल्डिंग मापदंडों के लिए दिशानिर्देश AWS हैंडबुक, वॉल्यूम 4, 7 वें संस्करण, 1982 में पाए जा सकते हैं।

टेबल 18
फोरमबिलिटी
अलोय ओल्सेन कप हाइट (mm)
णिट्रोनिक 30
बेस मेटल .480 (12.2)
णिट्रोनिक 30
तनाव में वेल्ड फेस .483 (12.3)
णिट्रोनिक 30
तनाव में वेल्ड रूट 498 (12.6)
टाइप 301
बेस मेटल .480 (12.2)
अननलेड णिट्रोनिक 30 स्टेनलेस स्टील के लिए विशिष्ट बेन्डिंग की सीमा:
मोटाई 0.187" (4.7 mm).
बेंड रेडियस = 1/2 थिकनेस 180° बेंड के लीए.
णिट्रोनिक 30 स्टेनलेस स्टील की उच्च शक्ति के कारण टाइप 304 की तुलना में स्प्रिंगबैक थोड़ा अधिक हो सकता है।
100 ksi (689 MPa) के लिए न्यूनतम यील्ड ताकत: बेंड रेडियस = 1 T for 90° 0.187" (4.7 mm) तक बेंड.
3" स्ट्रेच कप LDR*
टाइप 304L 1.14 2.04
णिट्रोनिक 30 1.40 2.04
टाइप 301 - 2.06
*लिमिटिंग ड्रा रेश्यो
टेबल 19
कोल्ड वर्क का इफ़ेक्ट फोरमबिलिटी ASTM E643 बीएक्सिअल स्ट्रेच (कप हाइट) पर.
0.2% यील्ड स्ट्रेंथ
ksi (MPa)		 टाइप 304L
in (mm)		 णिट्रोनिक 30
in (mm)
40 (276) 0.43 (11) 0.52 (13)
50 (345) 0.39 (10) 0.46 (12)
60 (414) 0.36 (9) 0.40 (10)
70 (483) 0.34 (9) 0.40 (10)
80 (552) 0.32 (8) 0.37 (9)
90 (621) 0.31 (8) 0.34 (9)
100 (689) 0.30 (8) 0.33 (8)
भौतिक गुण
70 F (21 C) पर घनत्व
7.862 g/cm3
0.284 lbs/in.3
इलास्टिसिटी मॉडुलुस का 70 F पर
70 F (21 C) पर घनत्व<
(21 C) - 28.0 x 106 psi
(0.193 x 106 MPa)
मैग्नेटिक परमेएबिलिटी
टेबल 20
मैग्नेटिक परमेएबिलिटी (अननलेड)
फील्ड स्ट्रेंथ ओर्स्टडस परमेएबिलिटी
100 1.011
200 1.011
500 1.014
1000 1.015
थर्मल एक्सपेंशन
टेबल 21
थर्मल एक्सपेंशन
तापमान F रिलेटिव एक्सपेंशन, % कोएफ़िशिएंट ऑफ़ एक्सपेंशन
ΔL/L/°F x 10-6		 तापमान C रिलेटिव एक्सपेंशन, % कोएफ़िशिएंट ऑफ़ एक्सपेंशन
ΔL/L/°C x 10-6
79- 200 0.123 9.35 26- 50 0.048 16.13
79- 300 0.223 9.60 26- 100 0.135 16.90
79- 400 0.326 9.81 26- 150 0.225 17.29
79- 500 0.432 10.01 26- 200 0.317 17.64
79- 600 0.541 10.18 26- 250 0.413 17.95
79- 700 0.654 10.35 26- 300 0.511 18.24
79- 800 0.768 10.50 26- 350 0.611 18.51
79- 900 0.884 10.63 26- 400 0.713 18.77
79- 1000 1.002 10.75 26- 450 0.817 19.00
79- 1100 1.123 10.88 26- 500 0.922 19.20
79- 1200 1.245 11.00 26- 550 1.029 19.41
79- 1300 1.368 11.11 26- 600 1.137 19.61
79- 1400 1.492 11.21 26- 650 1.248 19.80
79- 1500 1.619 11.31 26- 700 1.358 19.98
79- 1600 1.749 11.42 26- 750 1.470 20.14
26- 800 1.583 20.31
26- 850 1.700 20.48
डुप्लिकेट टेस्ट का औसत। अनुरोध पर उपलब्ध पूर्ण ताप और शीतलन कर्व्स।
हाई परफॉरमेंस
अलॉयज, इंकॉर्पोरेटेड
1985 E 500 N
Windfall, IN 46076
फोन 765-945-8230
फैक्स 765-945-8294
ई-मेल sales@hpalloy.com
वेबसाइट www.hpalloy.com
णिट्रोनिक AK स्टील (आर्मको) का पंजीकृत ट्रेडमार्क है।
